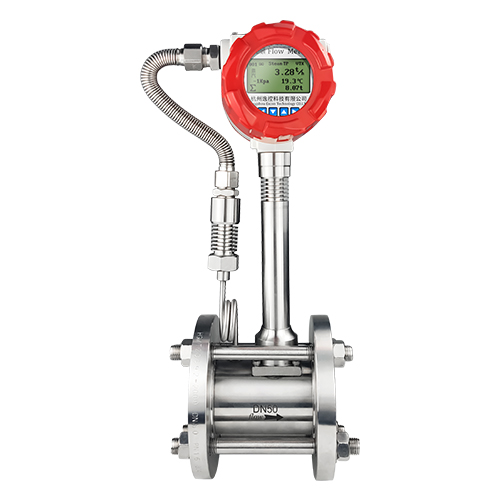

涡街流量计在出厂前,可通过频率信号发生器对其进行校验,具体步骤如下:
1、首先计算出流量积算仪显示的瞬时流量值:q=3.6×fin×ρ/c。其中:q:仪表显示的瞬时流量,单位为m3/h;fin:为输入频率值,单位为hz;c:传感器的仪表常数,单位为频率个数/升;ρ:对应于工作温度时的密度值,单位为kg/m3;
2、拆下流量计积算仪的输入信号线(频率输入端子),将信号发生器(频率计)信号线按接线图接入积算仪的信号输入端(注意线号的对应);
3、将频率信号发生器输出频率调至对应于瞬时流量值频率数并输入积算仪;
4、记录并计算流量积算仪的显示流量(瞬时或累计)和计算的q值之间的误差;
5、误差值≤0.5%为正常;≥0.5%,请检修流量积算仪后再重新检定;
6、线性检定:将fin值按比例调节,q读数将会和fin值成比例变化;
7、校验结束,重新接好流量计的信号线;
8、仪表检验合格,填写仪表检定记录,出具检定合格证;修理后检定仍然超差,将对此涡街进行降级使用或报废,并出具相关证明。
