关于测量腐蚀性流体的流量计选型 -尊龙凯时赞助
一、一般酸性介质的仪表选型
金属管浮子流量计可以采用非接触磁耦合传动和耐腐金属结构，对于一般酸性介质是可以胜任的；涡街流量计和涡轮流量计与流体接触的部分为如果采用耐酸钢材料，一般酸性液体和气体都能使用；用耐酸钢制成的椭圆齿轮流量计，同样可以满足一般酸性液体精确计量的需要。至于某一厂家的具体的某个产品是否适用于某用户的特定介质，除了查阅有关样本和资料外，还需向流量计厂家详细咨询，能做出承诺更好。一般来说，有经验的制造商积累了大量常用材料使用介质范围和腐蚀范围速度的数据，还有一些是某些材料不适用介质范围的数据，这非常宝贵。但因腐蚀性介质多种多样，有些介质在现成的资料中往往找不到答案，这时可与制造商联系，由用户提供腐蚀性介质，制造商提供待试材料，在规定条件下挂片试验。
二、导电液体的仪表选型

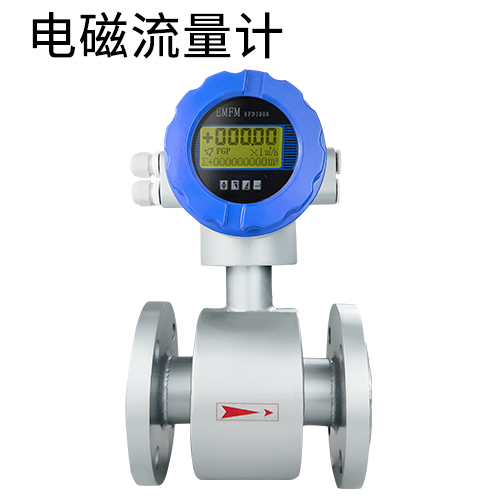

如果被测流体具有足够的导电性，那么首选流量测量仪表应该是电磁流量计了。电磁流量计的测量管内衬材料有多种，其中耐腐蚀性能最好的是聚四氟乙烯。电极材料也有好几种，能满足绝大多数腐蚀性介质的需要。在选择电极材料时，应以满足需要为原则，不要迷信贵金属,因为贵金属也不是万能的。大家都知道被广泛用于防腐型电磁流量计电极材料的金属钽的防腐性能非常好，但是对于氟化铝、硝酸铝、氟化铵、氢氧化钡、氯化铁、氯化铜等化学介质来说，他们又是不耐腐蚀的。
其他像铂电电极的触媒作用也引起人们关注。在化工生产中，铂是一种性能很好的催化剂，某些介质在一定条件下与铂接触后就发生化学反应，已被证明的有双氧水。铂电极电磁流量计在测量双氧水时，会在电极表面生成气雾，流量为零时，输出也会波动。
选择合适的电极材料和内衬材料测量腐蚀性介质流量，如果流体温度也在允许范围之内，那是理想的选择，其测量精确度可以达到（0.3～1）%r。其口径从几毫米到3米不等，各种规格齐全，能满足各种测量范围的需要，但如果被测流体不导电，电磁流量计就无能为力了。
三、不导电液体的仪表选型
夹装式超声流量计工作时流体不与仪表直接接触，所以适用于各种腐蚀性流体。夹装式超声流量计按其原理分类有两种，其中时差法适用于洁净单相流体，精确度与管径和流速有关。
管径>150mm时，流速>0.3m/s，不确定度为±2％r（经标定可达±1％r）；流速≤0.3m/s，不确定度为±0.01m/s。
管径≤150mm时，流速>0.3m/s，不确定度为±5％；流速≤0.3m/s，不确定度为±0.05m/s。
而多普勒法流量计适用于固相含量较多或含有气泡的液体，不确定度只能达到±1％～±10％，显然比电磁流量计低得多，因此只在无其他更好的办法时才采用。其价格与管道直径无关，在dn≤200时，超声波仪表比电磁流量计贵，而在dn≥250时，超声流量计比电磁流量计便宜。
四、腐蚀性气体仪表选型
1、超声流量计
近年来，国内外天然气工业获得了迅速发展推动了天然气计量仪表的发展，其中专门为天然气计量而开发的多声道超声流量计就是一个典型，这一技术如果经移植用于腐蚀性气体流量测量，应当是可行的，因为只要对测量管内壁作防腐蚀处理即可。但具体应用实例现在还未见报道。另外有一种情况还不容乐观，即这种流量计价格太高，有待于制造商降低成本，下调售价。
近年开发的配有夹装式换能器的超声流量计，若管道本身耐腐蚀，就不必考虑仪表的耐腐蚀问题。例如，管道使用耐腐蚀内衬，但此内衬与金属管之间如果存在气隙，也会为夹装式超声流量计带来麻烦。对于无耐腐蚀内衬的金属管道，其内壁经长时间腐蚀往往变的高低不平，常会造成“v”形和“w”形安装的换能器声波发射不一致，所以信号强度变弱，严重时甚至无法正常测量。这些都是使用超声流量计时应当注意的。
2、节流式差压流量计
节流式差压流量计种类较多，常见的有v锥流量计、喷嘴流量计、标准孔板、文丘里流量计、标准喷嘴等。但是目前仍然没有适用于腐蚀性介质的定型商品化节流式差压流量计,但是用户自行开发的此类仪表，在几十年前就有应用，其中有很成功的氯气流量测量。
工艺设备专业对付腐蚀性气体的技术几十年前就已很成熟，例如，各种不同直径管道衬橡胶、衬玻璃、衬聚四氟乙烯等。仪表专业借用此优势，由工艺专业将耐腐蚀性能极佳的微晶玻璃孔板，交工艺专业夹装在工艺管道上，然后在孔板前后由工艺专业各留一个管口，仪表专业将法兰式差压变送器安装在管口上。变送器的隔离膜片最初用含钼不锈钢，为了解决其耐腐蚀问题，在此膜片上再贴一层聚四氟乙烯隔离默片， 这样的防腐蚀方法有时仍不够理想，差压变送器的不锈钢膜片使用一段时间后，仍发现有针孔状腐蚀，即不锈钢膜片上出现数个直径极小的孔洞，经研究确认是流体中的离子穿透聚四氟乙烯膜片，与不锈钢膜片接触，将其腐蚀。于是仪表制造厂在膜片材质上进一步作了改进，例如，提供钽膜片双法兰差压变送器。但是，正像前面所说过的，钽膜片不能解决所有问题，也只是使得到解决的问题更多一些。
耐腐蚀节流式差压流量计的另一个尊龙凯时赞助的解决方案是用隔离液将耐腐蚀能力较差的仪表同强腐蚀流体隔离开来。其中，强腐蚀气体常用的隔离液有氟油（三氟氯乙烯聚合物）。该尊龙凯时赞助的解决方案中的差压变送器其差压测量上限可以比双法兰差压变送器小得多，但是氟油较贵，隔离容器仍要用耐腐蚀材料制造，所以也很费事。
